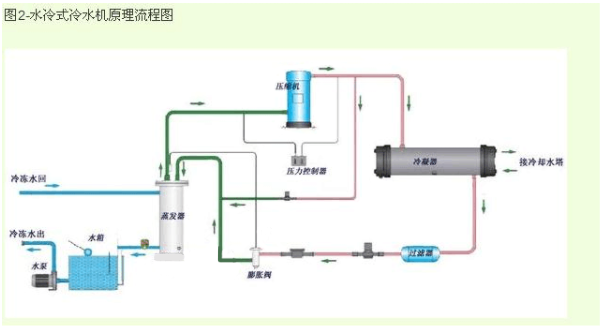

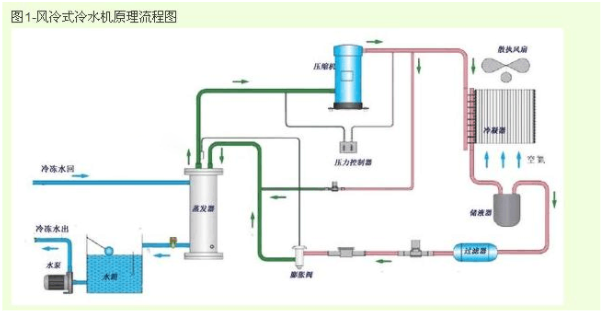

說明：圖1風冷式冷水機是利用殼管蒸發器使水與冷媒進行熱交換，冷媒系統在呼吸水中的熱負荷，使水降溫產生冷水后，通過壓縮機的作用使熱量帶到翅片式冷凝器，再由散熱風扇散失到外界的空氣中（風冷卻）；圖2-水冷式冷水機是利用殼管蒸發器使水與冷媒進行熱交換冷媒系統在呼吸水中的熱負荷，使水降溫產生冷水后，通過壓縮機的作用將熱量帶至殼管式冷凝器，由冷媒與水進行交換，使水吸收熱量后通過水管將熱量帶出外部的冷卻塔散失（水冷卻）。

如上兩圖，開始有壓縮機吸入冷法治冷后的低溫低壓制冷劑氣體，然后壓縮成高溫高壓氣體送至冷凝器；高壓高溫氣體經冷凝器冷卻后使氣體冷凝變?yōu)槌馗邏阂后w；當常溫高壓液體流入熱力膨脹閥，經節流成低溫低壓的濕蒸汽，流入殼管式蒸發器，吸收蒸發器內的冷凍室的熱量是水溫度下降；蒸發后的制冷劑再吸回到壓縮機中，又重復下一個制冷循環，從而實現制冷的目的。
